Двухступенчатые компрессоры: принцип работы, плюсы и минусы
Двухступенчатый винтовой компрессор — машина для круглосуточной работы без права на простой. Дороже одноступенчатой той же мощности; инженеры РКС объясняют устройство, откуда 10–15% КПД и при какой наработке переплата окупается.
Что такое двухступенчатый компрессор
Воздух сжимается за два приёма двумя винтовыми парами с охлаждением между ними. Двухступенчатые бывают и поршневые (высокое давление 30+ бар); эта статья — про промышленные винтовые (серия EXT) на 8–13 бар ради экономии энергии и ресурса.

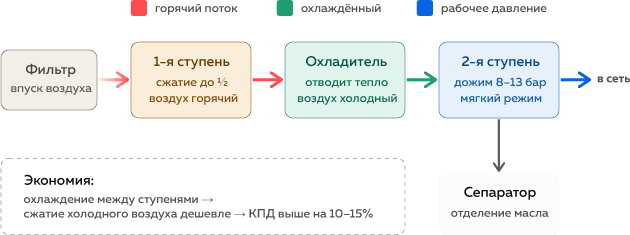

Как работает двухступенчатое сжатие: 4 шага
- Первая ступень — сжатие до промежуточного давления.
- Промежуточное охлаждение — температура падает, плотность растёт.
- Вторая ступень — дожим до 8–13 бар в более мягком режиме.
- Сепарация и выход — масло, концевой охладитель, осушитель → сеть.
Смысл схемы — ближе к изотермическому сжатию, поэтому меньше энергии на каждый кубометр воздуха.
Плюсы
- Экономия энергии 10–15% при номинальной нагрузке
- Щадящий тепловой режим узлов
- Ресурс под круглосуточную работу 24/7
- Меньше внутренних перетечек — выше объёмный КПД
Минусы — честно
- Выше цена входа по сравнению с одноступенчатой той же мощности
- Крупнее габариты и требования к размещению
- При малой наработке (сотни часов в год) переплата не окупается
Одноступенчатый или двухступенчатый: как решить
Решает годовая наработка: до ~5000 моточасов — одноступенчатый (при переменной нагрузке — с частотником); от 5000–6000+ — двухступенчатый. Пример при 7000 ч/год: окупаемость переплаты типично 2–3 года.
Где уместны
Непрерывный цикл (металлообработка, стекло, пластики), крупная пищевка и упаковка, критичная компрессорная. Серия EXT — в категории «Двухступенчатые компрессоры».
Частые вопросы
Двухступенчатый — это давление ×2?
Нет. Рабочие давления промышленных винтовых двухступенчатых — обычно 8–13 бар, не «двойное» давление.
Насколько реальна экономия 10–15%?
Это типичный диапазон при номинале. На частичных нагрузках расчёт нужно делать отдельно, часто вместе с частотным приводом.
Дороже ли ТО?
Материалы сопоставимы; в пересчёте на м³ сжатого воздуха обслуживание часто выходит дешевле за счёт КПД.
Можно ли заменить «один в один»?
Проверьте место, электрику и вентиляцию — габариты и тепловыделение у двухступенчатой машины другие.
Брать «на вырост» при малой наработке?
Нет. Лучше запас 20–30% на одноступенчатой, чем переплата за вторую ступень без моточасов.
